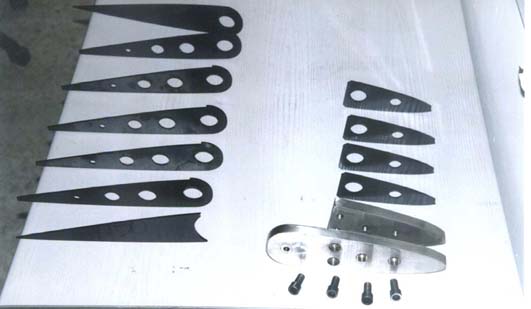

Piezas del timón y codaste. |

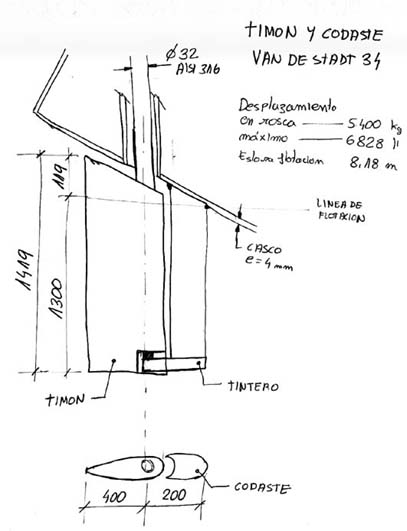

Cróquis del timón y codaste.
En el dibujo no se representa, pero el codaste atraviesa el casco y
penetra en él unos 30 cm. |

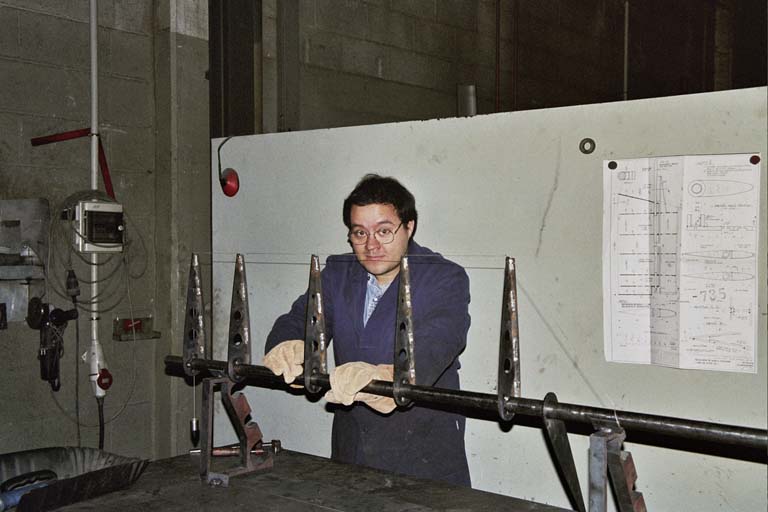

Mi amigo del "cole"
Jordi (& colo)
ayudando a construir el timón durante las vacacioones de Navidad.
Foto (29/12/03) |
![](images/timon/timon3-s.jpg) |
![](images/timon/timon4-s.jpg) |
![](images/timon/timon5-s.jpg) |

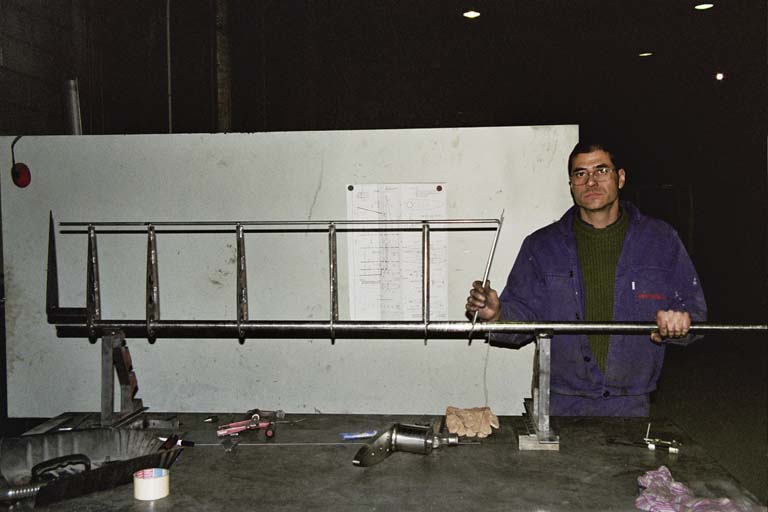

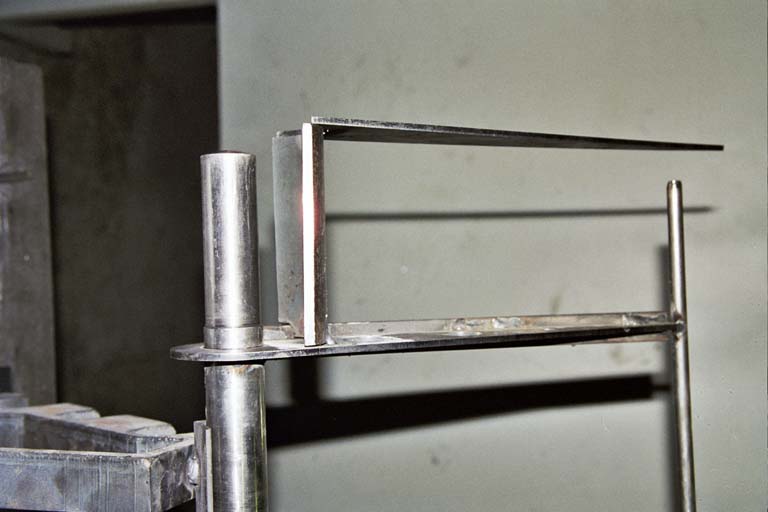

En "pose" mostrando el
esqueleto del timón. |

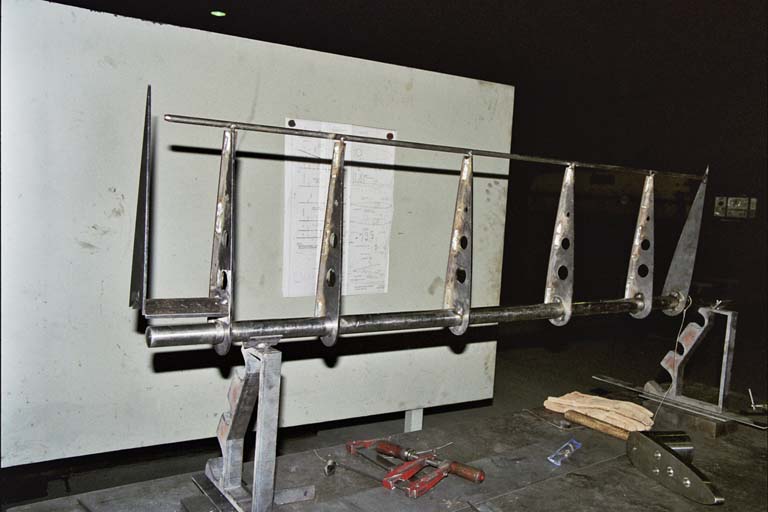

El eje es de INOX 316 D=32mm. |
Punto del timón donde se apoyará en el
codaste |
![](images/timon/colo1-s.jpg) |
![](images/timon/colo2-s.jpg) |
![](images/timon/timon6-s.jpg) |

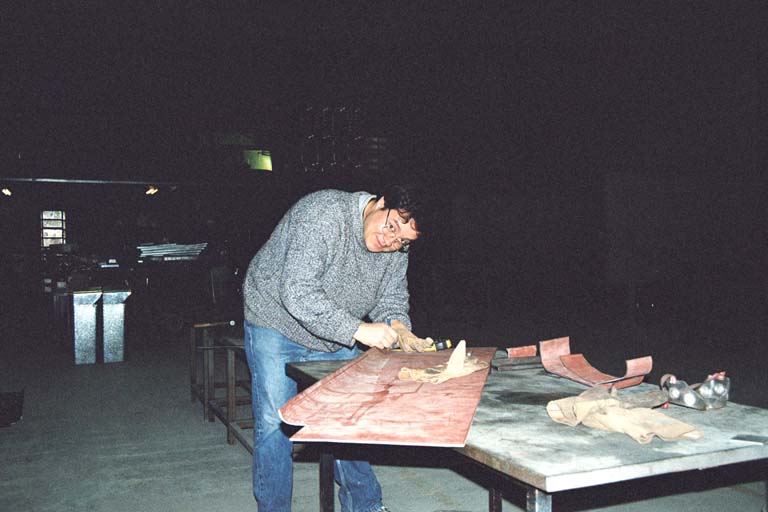

El "Colo" marcando las
lineas de plegado para generar la curva en la plegadora. |

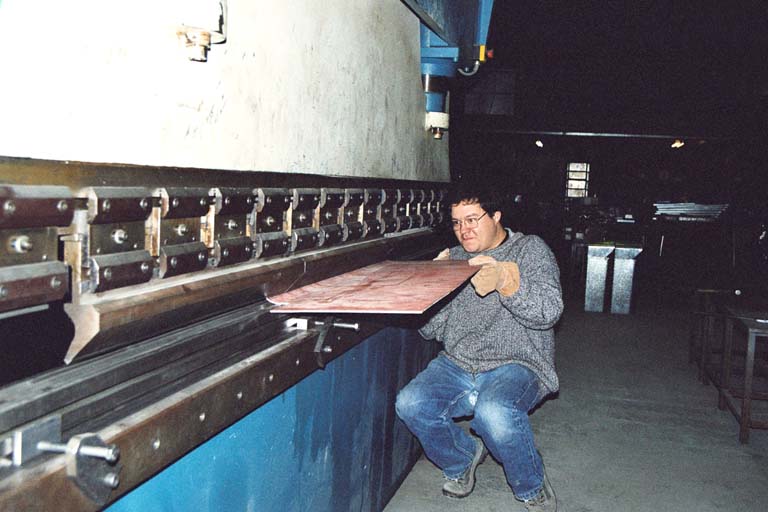

Comprovando la perfecta
colocación de la pieza bajo el punzón de la plegadora. |

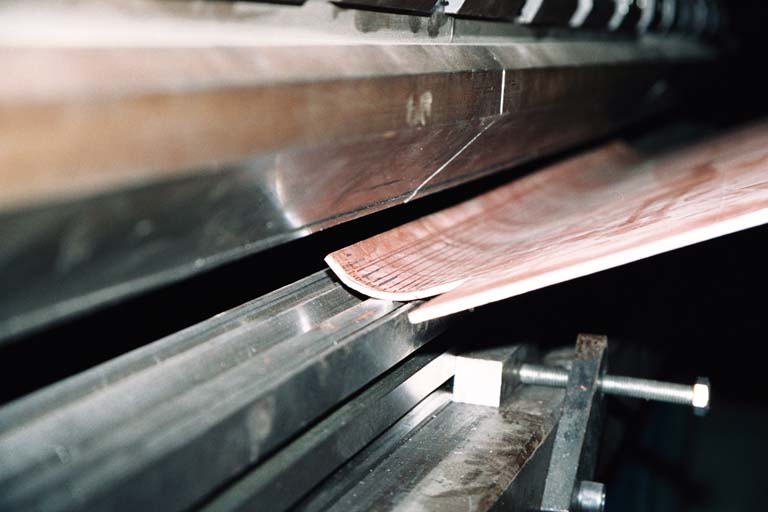

Detalle de la construcción de
la curva a base de pequeños pliegues. |
![](images/timon/timon7-s.jpg) |
![](images/timon/timon8-s.jpg) |
![](images/timon/timon9-s.jpg) |

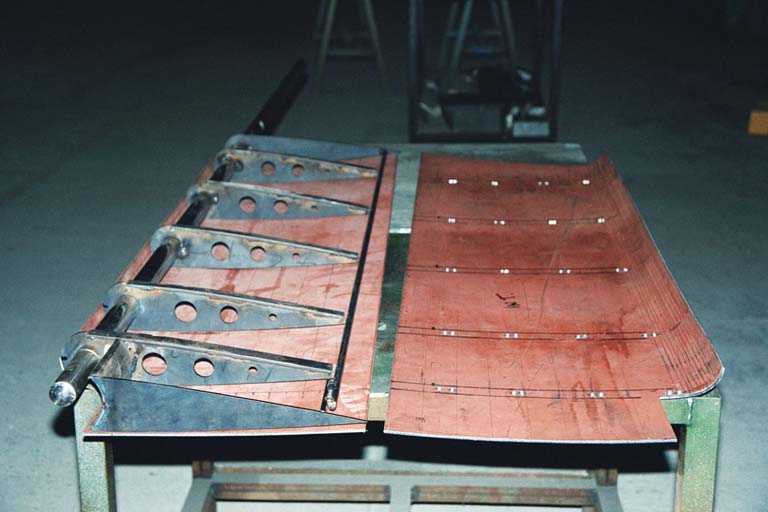

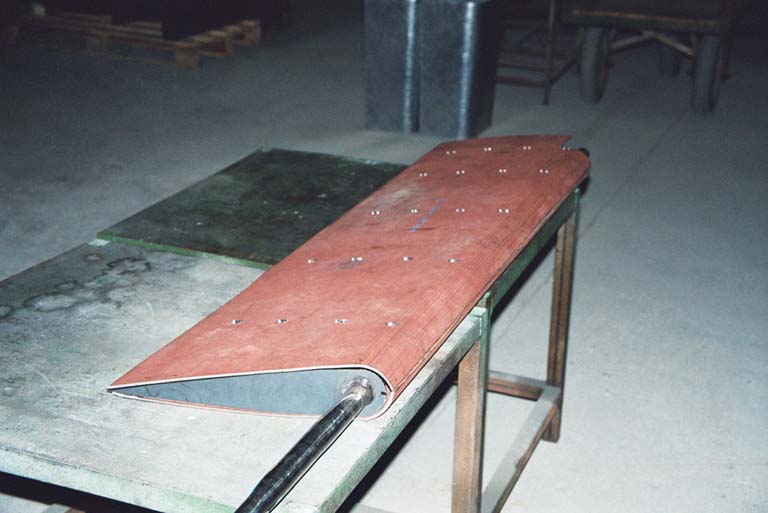

El timón a falta de su
ensamblado final. |
Aspecto final del timón antes
de soldarlo. |

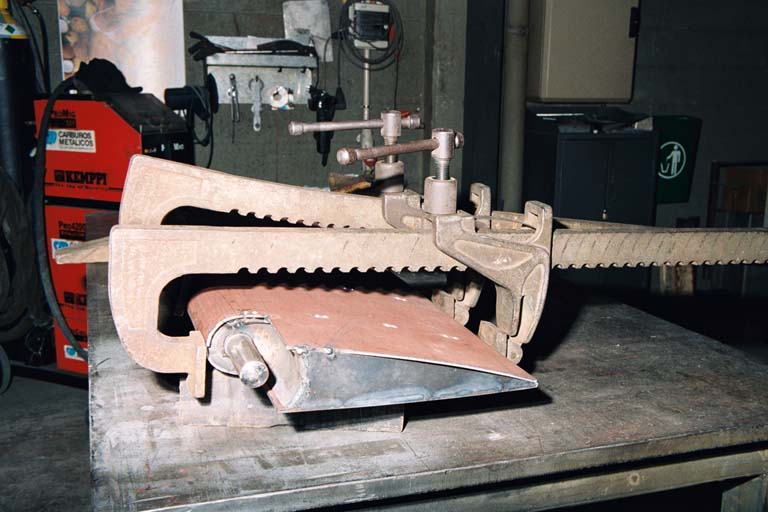

A veces, vale mas fuerza que
mucha maña. |
![](images/timon/timon10-s.jpg) |
![](images/timon/timon11-s.jpg) |
![](images/timon/timon13-s.jpg) |

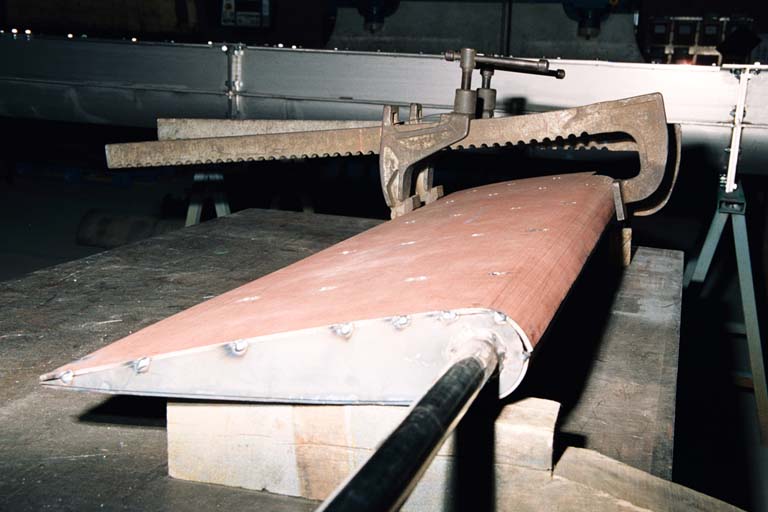

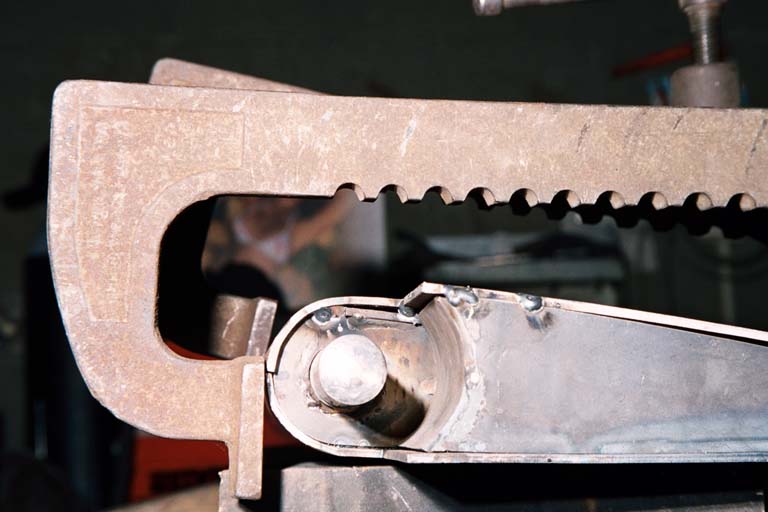

Detalle del pliegue
final de la chapa. |
Estos poderosos sargentos, me
han sacado de mas de un apuro en otros trabajos. |

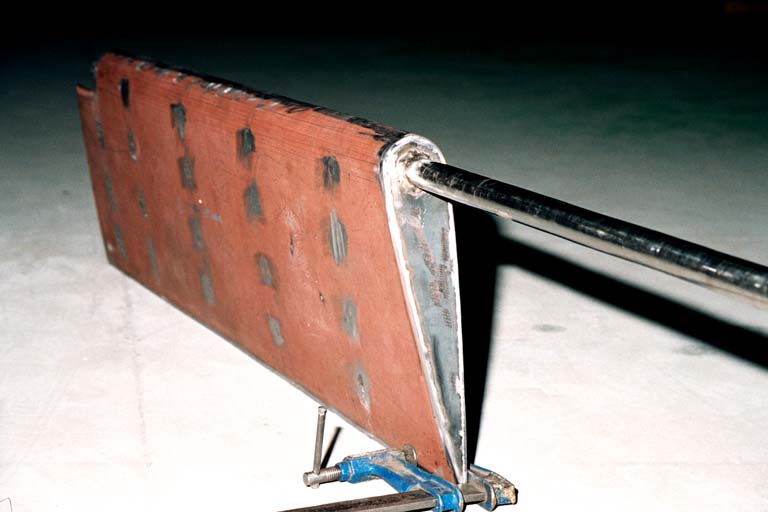

El timón listo
visto desde el lado superior |
![](images/timon/timon14-s.jpg) |
![](images/timon/timon12-s.jpg) |
![](images/timon/timon15-s.jpg) |
Visto desde el lado
que irá alojado en el codaste |
Toni y Colo colocando
finalmente el timón en los cojinetes |

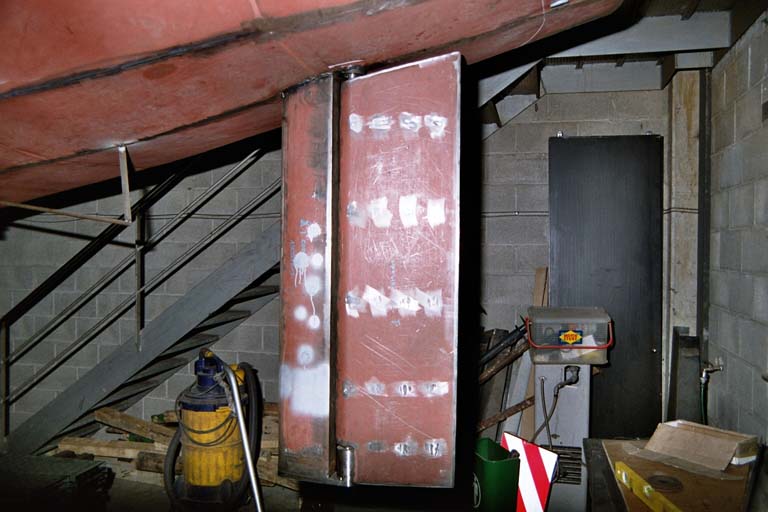

El timón colocado y
en su sitio |
