BOMBA DE ACHIQUE ELÉCTRICA

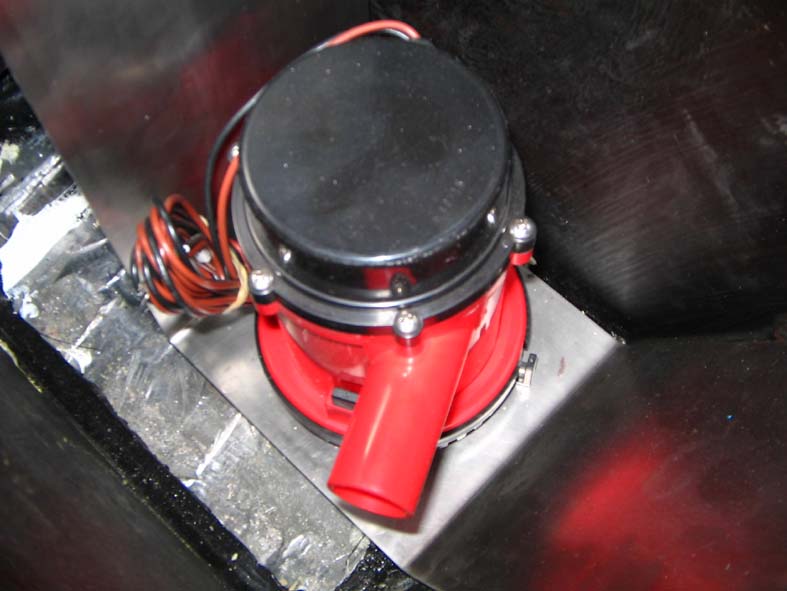

La bomba de achique, es una JHONSON, es pequeñita, pero da mas
del caudal necesario según el proyecto. Unos 3200 lts/h. Es una bomba de
sentina que no puede trabajar en seco, así que está instalada en el punto mas
bajo de la sentina, a 1 cm sobre el plomo de la quilla. Probablemente le instale
un detector de agua con flotador y contactor de mercurio, para evitar el
funcionamiento en seco.
 |
 |
 |

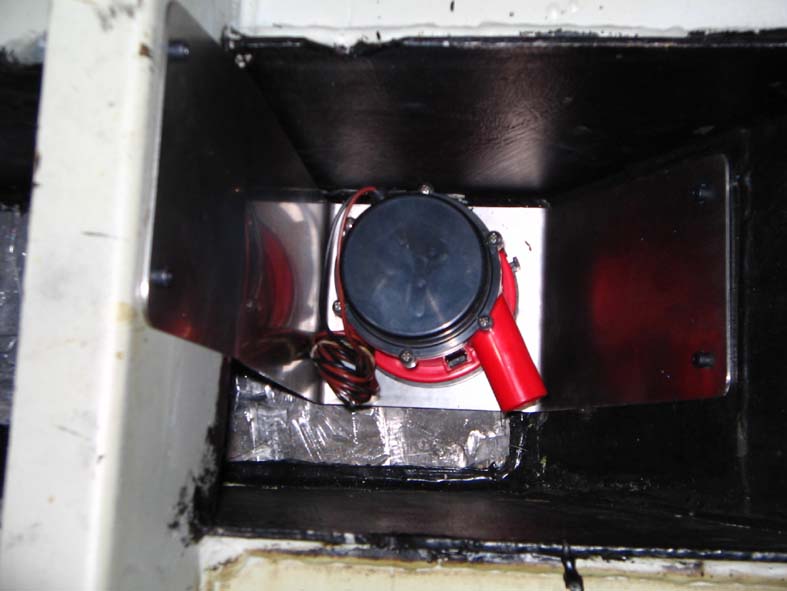

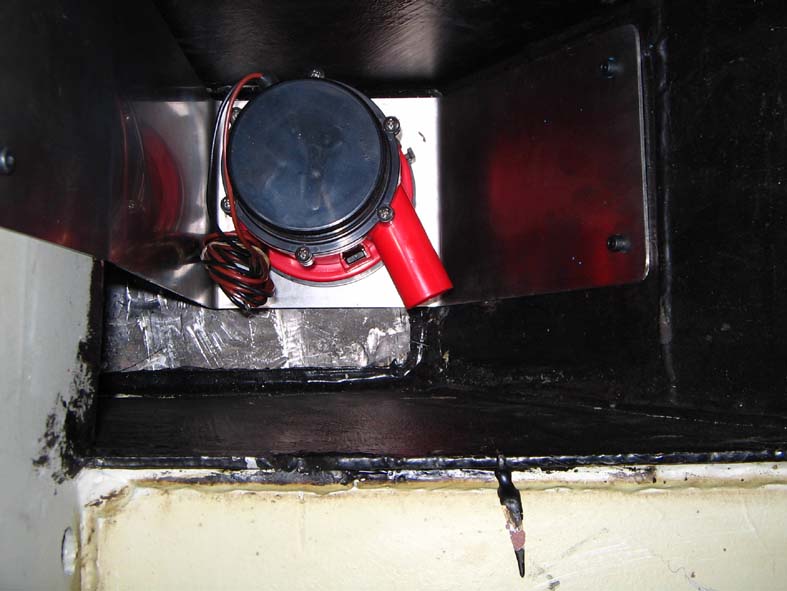

| La bomba va atornillada a un soporte de INOX.
316, que a su vez va atornillado a las varengas de la quilla. |
La quilla es pequeña, y si la bomba no
funciona, el nivel de agua puede subir rápidamente, por eso tengo que
evitar que se mojen los cables eláctricos. Haré algún invento para
mantenerlos aislados del agua |

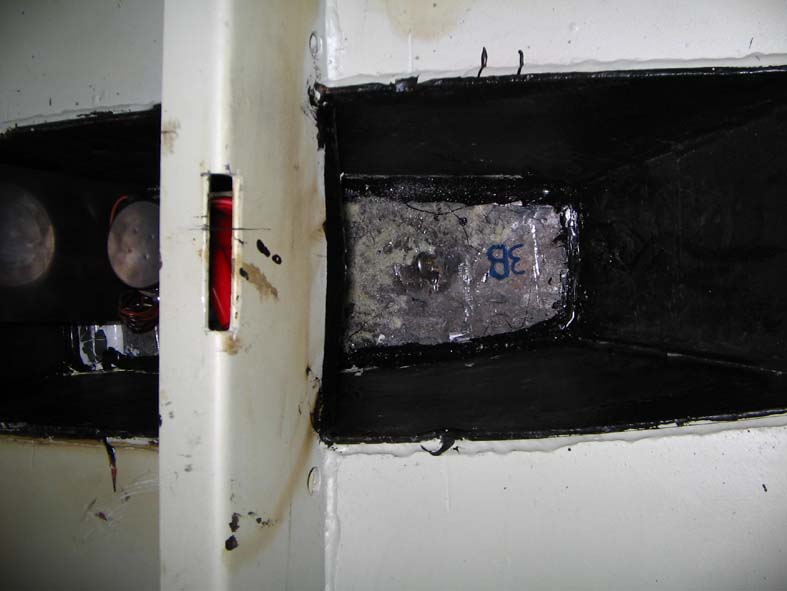

Los compartimentos de la quilla están
comunicados entre ellos para que el agua pueda circular libremente y ser
recogida por la bomba con seguridad. |
 |
 |
|
| También puedo subir un poco la bomba, pero
entonces, siempre habría agua en la sentina |

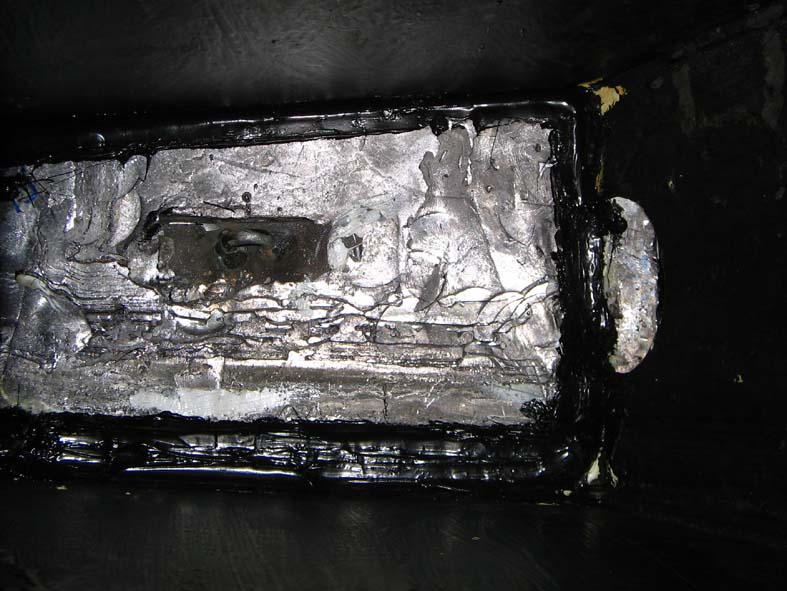

Los huecos entre el plomo y la quilla, están
rellenados con tiras estrechas de plomo cortadas a la sierra. Están
clavadas para evitar todo movimiento del plomo en su alojamiento.
Después, están sellados los huecos (de pocos milímetros) con silicona
de poliuretano, y finalmente con dos capas gruesas de brea de epoxy.
(Este punto todavía no se muestra en la foto) |
A ver si aquí cuelgo una foto de la bomba y
su soporte fuera de la quilla, para que se vea todo mejor.
¡ A ver a ver ! |
|
