Construcción de la cubierta para la escotilla.

He decidido hacer una protección para la escotilla corredera de la entrada de chapa de 3 mm con el fin de que sea lo bastante resistente como para amarrar en su parte superior la balsa salvavidas.
La hemos hecho atornillada sobre un pasamano de acero inoxidable  soldado a cubierta con el fin de que sea desmontable para poder pintar debajo.

Toda la protección de la escotilla es de hierro de 3 mm, pero la parte que va soldada al casco y roscada a M8, es de pasamano de acero inoxidable de 30x8.

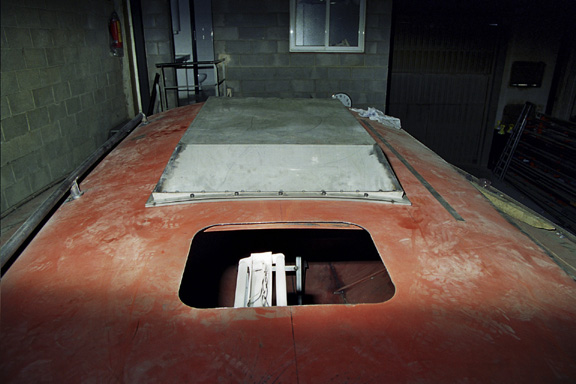

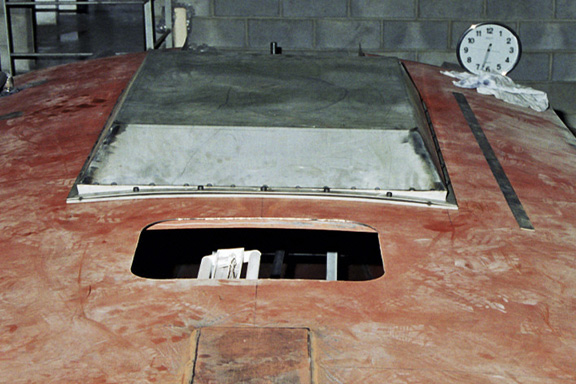

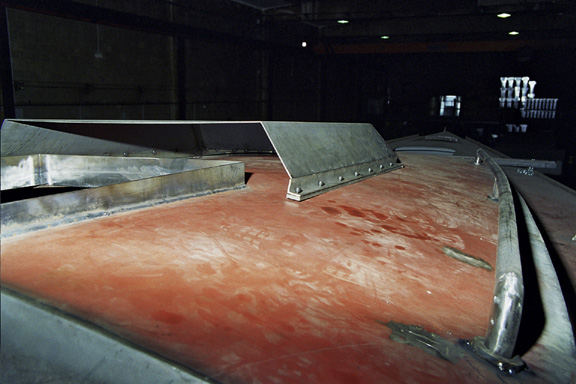

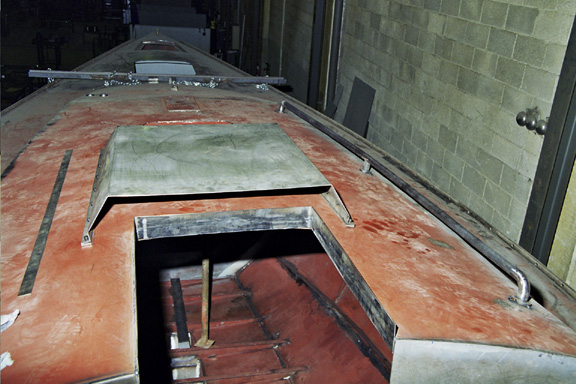

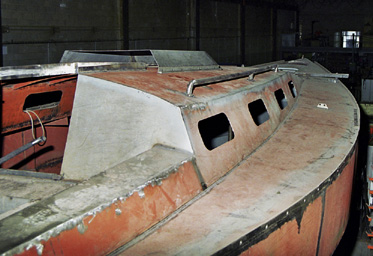

Chapa de 3 mm que da rigidez a la abertura. Junto a esta chapa colocaré la guía de la escotilla corredera. Supongo que de algún material plástico cómo el DELRIN.  Vista general desde popa. Este lado frontal, falta rematarlo con algo que oculte el canto de la chapa de 3 mm  Da una autentica sensación de robustez.  Vista general desde estribor.

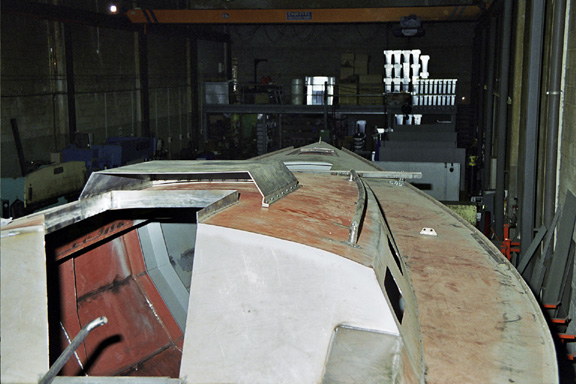

  Vista desde proa. Podemos apreciar también el pasamanos sobre la cabina. Detalle todavía sin soldar a cubierta.

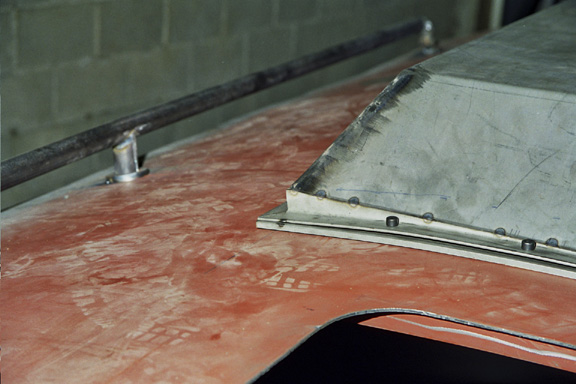

¡ cuantos tornillos !
(Estos no son los definitivos)		 El lado de proa nos costo bastante de hacer, porque sigue la curva del bao.
