Construcción de las bitas
No tengo fotos de la
construcción de las bitas. L a verdad es que pensé que las tenía. De todos
modos, su construcción no reviste ningún secreto. Yo he partido de barra
perforada, de 8 mm de espesor. No he encontrado tubo de 4 mm de espesor,
que creo que habría sido suficiente, pero en cualquier caso, hubiera
tenido que comprar una barra de 6 m. Por el contrario, la barra perforada se
corta a medida y solo pagas lo consumido.
Conviene pulir con
tela de esmeril de grano 60, 80 y 125 la superficie de la barra perforada,
porque de fábrica viene con muchas señales y la superficie presenta el
característico poro del laminado en caliente.
Posteriormente, se taladra en la barra un agujero del diámetro adecuado para
entrar en él la varilla travesera. Esta operación es delicada, porque los dos
taladros deben estar perfectamente alineados y ser además perpendiculares al
eje de la barra. Luego se suelda una chapa circular de 6 mm de espesor
sobre la barra perforada con MIG o electrodo, aportando el material necesario
para que la arista superior quede perfectamente redondeada después de amolada y
pulida. Finalmente, se introduce por los taladros la varilla previamente
redondeada por los extremos y se suelda con la mínima cantidad posible de
aportación de material. En mi caso emplee la soldadura TIG sin aportación.
Esta última soldadura, conviene que esté perfectamente pulida, porque sobre
ella de deslizarán las amarras, y no sería cuestión de romperlas con nuestras
propias bitas.
Materiales y colocación

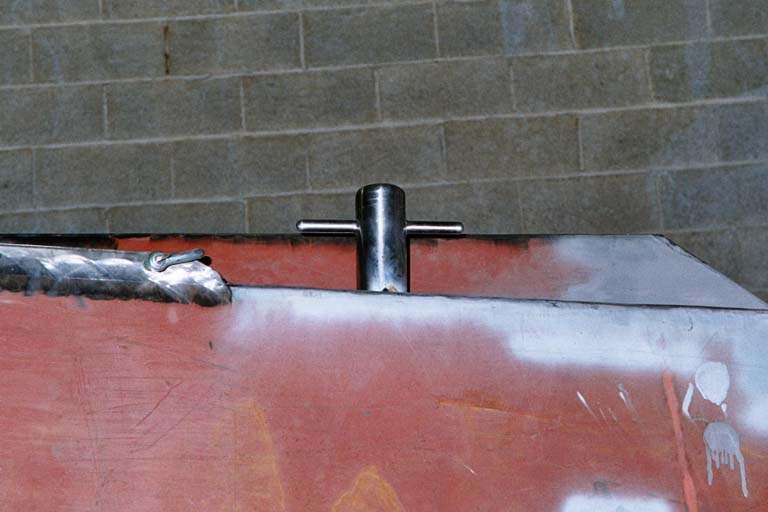

Las bitas las he construido de barra perforada de acero
inoxidable AISI 304, lo deseable hubiera sido AISI 316, pero como son de
muy grueso espesor, no creo que pase nada.
La barra perforada es de Diámetro 71 x 55, es decir de 8 mm de espesor. La tapa
superior, la he hecho de chapa de 6 mm y la barra atravesada es una varilla
calibrada de Diámetro 14 mm.

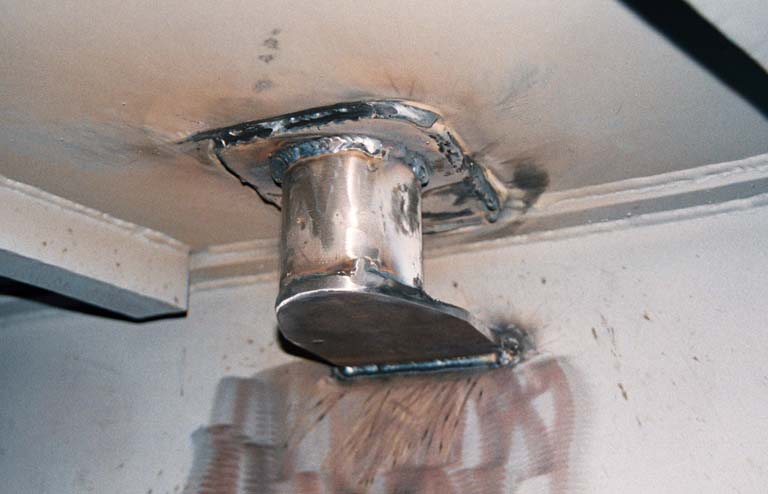

La parte inferior de la bita, penetra en la cubierta unos 150 mm, va
soldada por su parte inferior a una chapa de refuerzo de hierro de 6 mm .
En la foto creo que queda bastante claro.
